Allgemeines
Winkelverstellung
Bestimmungsgemäße Verwendung und Anwendungsbereich
Die reefhub ORCA Winkelverstellung ist mit für alle ORCA Dreheinheiten geeignet. Sie ermöglicht eine Höhenverstellung für alle ORCA Strömungspumpenhalterungen bequem und einfach. Das Gerät ist nur für den Gebrauch im häuslichen Bereich bestimmt!
Funktionsbeschreibung
Die ORCA Winkelverstellung ermöglicht eine Verstellung in der Höhe für alle ORCA Strömungspumpenhalterungen. Hierfür wird die Winkelverstellung als Zwischenstück in das PVC Rohr eingesetzt. Die Winkelverstellung lässt sich ca. +/- 45 Grad verstellen.

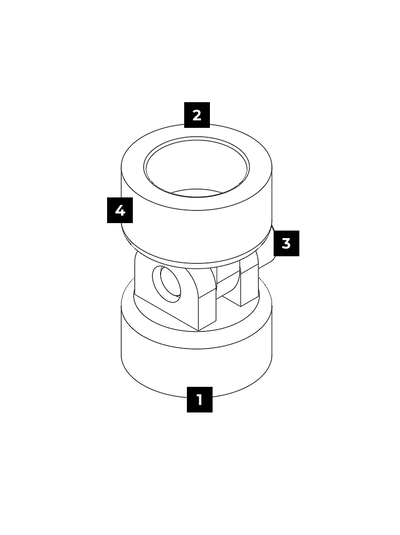

- 1) PVC Rohr 20mm Eingang
- 2) PVC Rohr 20mm Eingang
- 3) Fixierschraube M8
- 4) Winkelverstellung Halterung. Material: PETG
Lieferumfang
- Winkelverstellung
- Fixierschraube
- 1x 30 cm PVC Rohr 20 mm
Los geht's
Vorbereitungen
Nimm die Winkelverstellung aus der Verpackung und überprüfe diese auf Vollständigkeit sowie mögliche Transportschäden.
Inbetriebnahme
- 1) Kürze das PVC Rohr auf die jeweilig gewünschte Länge
- 2) Montiere beide PVC Rohre jeweils unten und oben
- 3) Verklebe die PVC Rohre mit der Winkelverstellung

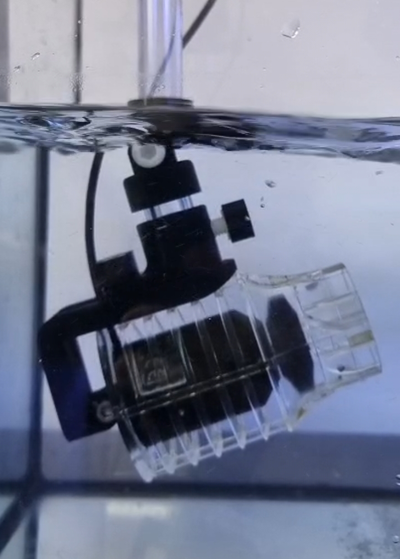

- 4) Montiere die Winkelverstellung an deine Strömungspumpenhalterung
- 5) Stelle den gewünschten Winkel ein und ziehe die Schraube fest
Überprüfe die Montage auf festen Sitz und korrekter Funktion.
Wartung & Betrieb
Wichtige Betriebshinweise
ACHTUNG! Nutze ausschließlich original reefhub ORCA Produkte. Die Verwendung von fremden Produkten kann zu Gefahr für Leib und Leben darstellen und ist unzulässig. Eine unbeaufsichtigte Nutzung ist nicht erlaubt.
Reinigung
Entferne in regelmäßigen Abständen (oder öfter, falls notwendig) Salzreste, Algen oder sonstige Verunreinigungen, die sich auf der Halterung abgesetzt haben. Die Halterung darf nicht in der Spülmaschine gereinigt werden. Die Teile sind nicht spülmaschinenbeständig.
Eine regelmäßige Sichtkontrolle der Kabelbefestigungen sowie der Strömungspumpenbefestigung sorgt für eine fehlerfreie und sichere Funktion.
Weiteres
Gewährleistung
reefhub gewährt 1 Jahr Gewährleistung ab Rechnungsdatum. Diese erstreckt sich auf Werkstoffmängel und Fabrikationsmängel. Wir gewährleisten, dass die gelieferten Produkte den Spezifikationen entsprechen und die Produkte keine Material- bzw. Herstellungsmängel aufweisen. Eine Garantie auf Richtigkeit der Gebrauchsanleitung wird nicht übernommen. Für Schäden aller Art, welche durch fehlerhafte Bedienung oder durch eine nicht geeignete Umgebung für das Produkt oder dem Zubehör entstehen, wird nicht gehaftet. Ebenso wird keine Garantie für Schäden übernommen, welche aus falschem Anschluss oder hoher Feuchtigkeit resultieren. Die Haftung für unmittelbare Schäden, mittelbare Schäden, Folgeschäden und Drittschäden sind, soweit gesetzlich zulässig, ausgeschlossen. Es wird keine Gewährleistung dafür übernommen, dass unser Produkt den Ansprüchen des Erwerbers entspricht. Die Gewährleistung entfällt, wenn das gelieferte Originalprodukt beschädigt oder verändert wird.
Ersatzteile
In der Regel haben wir alle Ersatzteile ab Lager. Bitte wende dich hierzu einfach an unseren Support.
Kontakt
Solltest du weiterführende Fragen zu Betrieb, Installation, technischen Problemen
oder generell zu Produkten der reefhub Familie haben, kannst du
unseren Support kontaktieren.
