Allgemeines

ORCAnano

Vielen Dank, dass du dich für ein Produkt der ORCA-Produkt-Familie entschieden hast. Unsere ORCA Produktfamilie ist dafür entworfen, eine zufällige Strömung durch Schwenkbewegung deiner bestehenden Strömungspumpen zu erzeugen. Somit vermeiden wir lästige Deadspots und verbessern nachhaltig die Wasserqualität. Unsere Produkte unterscheiden sich im Wesentlichen zu anderen auf dem Markt befindlichen Produkten durch die genutzte Antriebstechnik und den Fokus auf Langlebigkeit und Robustheit. Wir nutzen in unseren ORCA-Dreheinheiten Schrittmotoren, die für den Dauerbetrieb geeignet sind.

Bitte lies vor der ersten Inbetriebnahme deiner ORCAnano-Dreheinheit diese Bedienungsanleitung aufmerksam durch. Wir haben einige wichtige Punkte bezüglich deiner Sicherheit, der Sicherheit deiner Tiere und des Aquariums hier zusammengefasst.

Bestimmungsgemäße Verwendung und Anwendungsbereich

Der reefhub ORCA ist ein Strömungspumpenantrieb mit dem Zweck eine ursprünglich fest installierte Strömungspumpe im Meerwasseraquarium rotieren zu lassen. Dies dient dazu, um Ablagerungen zu verringern und eine naturnahe, zufällige Strömung zu realisieren. Damit werden Detritusablagerungen verhindert und die Wasserqualität positiv beeinflusst. Das Gerät ist nur für den Gebrauch im häuslichen Bereich bestimmt!

Der ORCAnano ist nur mit dem gesondert erhältlichen ORCAlight oder ORCA Controller betriebsfähig. Über den Controller können Rotationswinkel, die Drehgeschwinidkeit, Pausen und Sektoren eingestellt werden. Eine ausführliche Anleitung findest du hier.

Funktionsbeschreibung

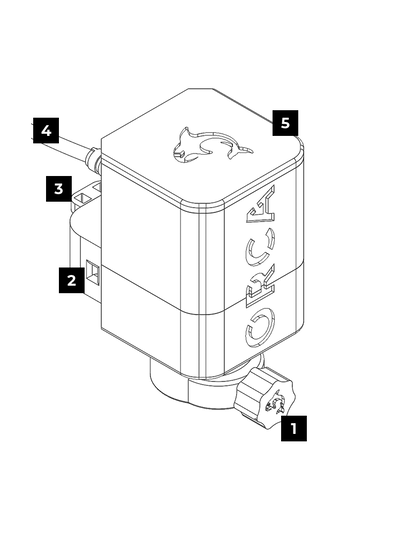

Der ORCAnano erzeugt durch einen Schrittmotor eine Rotationsbewegung im Bereich von -90° Grad bis 90° Grad. Es kann also ein Schwenkbereich von insgesamt 180° Grad abgedeckt werden. Der Schwenkbereich ist mechanisch auf diesen Bereich begrenzt. Eine nach unten ausgeführte Welle überträgt die Rotationsbewegung auf ein 20 mm PVC Rohr, auf das eine entsprechende Strömungspumpenhalterung montiert wird. Die Ausgangswelle ist mit der Motorwelle fest verpresst.

  • 1) Ausgangwelle und Aufnahme des 20 mm PVC Rohres. Material: PETG
  • 2) Kabelbinder-Befestigungspunkt (beidseitig)
  • 3) Kabelbinder-Befestiungspunkt
  • 4) Verbindungskabel zum Controller (2,8 0m)
  • 5) Geräte-Gehäuse. Material: Bio-PLA Hybrid (recycelbar)

Lieferumfang

  • ORCAnano Dreheinheit mit 2,80 m Verbindungskabel
  • 6x Kabelbinder
  • QuickStart-Anleitung

Sicherheitshinweise

In dieser Gebrauchsanleitung werden folgende, fett markierte Hinweise verwendet: WARNUNG! - Wichtiger Hinweis zum Betrieb, zur Vermeidung von Geräteschäden und zur Sicherheit von Personen. ACHTUNG! - Warnhinweis, dessen Nichtbeachtung kann zu Verletzungen oder Beschädigungen am Gerät führen.

Der reefhub ORCAnano darf nur in Meerwasseraquarien eingesetzt werden. Das Gerät darf nicht in Schwimmbecken eingesetzt werden. Das Gerät ist nur für den Gebrauch im häuslichen Bereich bestimmt! Um Wasserschäden an Steckern und Elektronik zu verhindern, sollte das Gerät möglichst höher als die Anlage stehen.

ACHTUNG! Beschädigte Netzkabel und Steuerleitungen nicht reparieren, sondern komplett erneuern. Der Anschluss an Fremdgeräte ist unzulässig! Die reefhub ORCA Dreheinehiten dürfen nur mit original reefhub ORCA Controllern verwendet werden. Das Gerät ist für Benutzer (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten bzw. ohne jegliche Erfahrung oder Vorwissen nur dann geeignet, wenn eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts durch eine verantwortliche Person sichergestellt ist. Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen. Bewahren Sie diese Gebrauchsanweisung gut auf!

  • Vermeide den Kontakt des Geräts mit Wasser oder Feuchtigkeit
  • Stelle keine Behälter mit Flüssigkeiten, z.B. Blumenvasen, auf das Gerät, da diese umfallen könnten und die auslaufende Flüssigkeit zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führt
  • Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, trenne den Controller sofort vom Stromnetz. Lasse das Gerät von qualifiziertem Fachpersonal überprüfen, bevor du es wieder in Betrieb nimmst. Andernfalls besteht die Gefahr eines elektrischen Schlages
  • Öffne nicht das Gehäuse, andernfalls besteht die Gefahr eines elektrischen Schlages
  • Versuche niemals ein defektes Gerät selbst zu reparieren. Wende dich immer an unseren Kundendienst
  • Öffne das Gerät auf keinen Fall - dies darf nur der Fachmann
  • Das Gerät ist nur für den häuslichen Gebrauch zugelassen
  • Lasse das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, Styroporteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden
  • Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Verändern des Produktes oder seiner Zubehörteile nicht gestattet
  • Beachte auch die Sicherheitshinweise in den einzelnen Kapiteln dieser Anleitung

Los geht's

Vorbereitungen

Nimm die ORCAnano Dreheinheit aus der Verpackung und überprüfe diese auf Vollständigkeit sowie mögliche Transportschäden. Überprüfe, ob sich die Ausgangswelle ohne nennenswerte Widerstände vollständig über den gesamten Verfahrweg von 180° Grad mühelos drehen lässt. Überprüfe alle Kabel und Anschlüsse.

Um den ORCAnano im Aquarium zu montieren, verwende nur die für die entsprechende Aquarienvariante vorgesehene Original ORCA Pool- oder Glassteghalterung. Reinige die Stelle, an der die ORCAnano Dreheinheit platziert werden soll, gründlich von etwaigen Ablagerungen.

Montage allgemein

Die allgemeine Montage wird anhand der Pool-Beckenhalterung mit dem ORCAflex veranschaulicht. Bitte folgen den Schritten aufmerksam. Es kann nur durch eine ordnungsgemäße Montage ein reibungsloser Betrieb gewährleistet werden. Es muss zu jederzeit der gesamte Weg von 180° Grad problemlos verfahrbar sein.

Hinweis: Achte bitte auf ausreichenden Abstand von der Strömungspumpe zur kürzesten Aquarienscheibe. Es besteht sonst die Gefahr, dass sich niedere Tiere, insbesondere Schnecken zwischen Strömungspumpe und Aquarienscheibe verkeilen und die Dreheinheit blockieren.
Hinweis: Achte bitte sorgfältig auf die Ausrichtung der Strömungspumpe zur Fixierungsschraube an der Ausgangswelle. Nur wenn der Ausgang der Strömungspumpe und die Fixierungsschraube in einer Flucht sind, stimmen die angegebenen Winkeleinstellungen.
  • 1) Montiere die Poolhalterung(1) mit den beiliegenden M8x16(2) Schrauben an der ORCAnano Dreheinheit.
  • 2) Stecke das PVC Rohr(3) in die Ausgangwelle(4) der Dreheinheit und sichere dieses mit der M6x16 Schraube durch handfestes Anziehen.
  • 3) Stecke auf das freie Ende des PVC-Rohres deine ORCA Strömungspumpenhalterung(6) auf.
  • 4) Richte die Front der Halterung so aus, dass diese in einer Linie mit dem Schraubenkopf an der Dreheinheit der Rohrbefestigung liegt.
  • 5) Montiere die Strömungspumpe entsprechend der Betriebsanleitung. Die Strömungspumpe muss ausgeschaltet sein.
  • 6) Verlege das Kabel der Strömungspumpe entlang der Dreheinheit und befestige dieses an den vorgesehenen Befestigungspunkten mit Kabelbindern. Achte dabei auf einen leichten Freilauf in jede Richtung und über den gesamten Verfahrweg. Das Strömungspumpenkabel darf die Drehung der ORCAnano Einheit nicht beeinflussen.
  • 7) Stecke die montiere ORCAnano Dreheinheit auf die zuvor gesäuberte Aquarienscheibe auf und sichere diese mit den beiliegenden Schrauben, sodass die Einheit nicht mehr verrutschen kann.

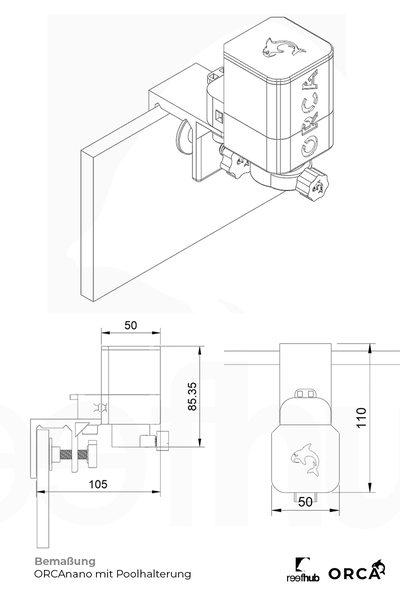

Montage Scheibenhalterung für Pool-Aquarien

  • 1) Befestige die Scheibenhalterung(1) mit den beiden Kunststoffschrauben(3) an den vorgesehenen Gewindelöchern(2) an deiner ORCAnano Dreheinheit.
  • 2) Befestige nun die Druckplatte(5) mit der Kunststoffschraube(4) an der Scheibenhalterung(1).
  • 3) Befestige jetzt die ORCAnano Einheit, an welche du zuvor die Scheibenhalterung befestigt hast, auf deinem Aquarium. Schiebe dafür die Scheibenhalterung(1) auf dem Aquarienglas auf und sichere die Einheit mit der Druckplatte(5) durch Festziehen der Kunststoffschraube(4).

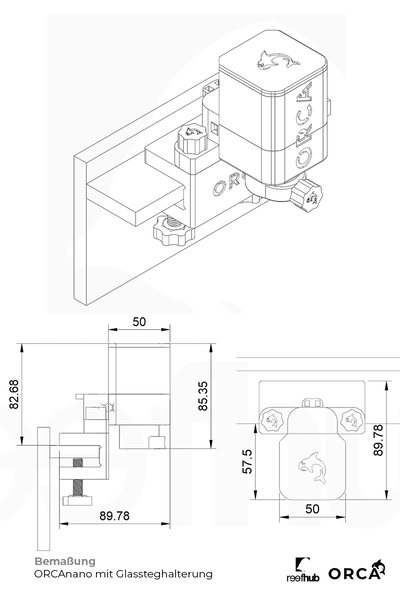

Montage Scheibenhalterung für Aquarien mit Glassteg

  • 1) Befestige die Adapterplatte(2) mit den beiden Kunststoffschrauben(3) an den vorgesehenen Gewindelöchern(1) an deiner ORCAnano Dreheinheit. Achte darauf, dass die Kunststoffschrauben(3) in der Adapterplatte(2) versenkt sind.
  • 2) Befestige jetzt die am ORCA befestigte Adapterplatte(2) auf der Glassteghalterung(4) mit den beiden Kunststoffschrauben(5) an den vorgesehenen Gewindebohrungen(7).
  • 3) Befestige anschließend die ORCAnano Einheit, an welche du zuvor die Glassteghalterung befestigt hast, auf dem Glassteg. Schiebe dafür das Gerät auf den Glassteg auf und befestige es dort mit den beiden Kunststoffschrauben(6).

Anschluss der Kabel

VORSICHT! Der Anschluss der Steuerleitung der ORCAnano Dreheinheit und das Abschließen derselben darf nur erfolgen, wenn der Controller nicht an die Stromversorgung angeschlossen ist! Ansonsten kann der Controller Schaden davon tragen.

Um die ORCA Dreheinheit anzuschließen, muss der Steckverbinder fest zusammengefügt werden. Um die Verbindung zu sichern und ein versehentliches Abschließen zu verhindern, muss die Verschraubung der Verbindung festgezogen sein.

Inbetriebnahme

Insofern die ORCAnano Dreheinheit nach dieser Betriebsanleitung montiert wurde, kannst du jetzt mit dem Betrieb des ORCA Systems beginnen. Die Einrichtung und Betriebsanleitung des ORCA Controllers findest du hier. Für den ORCAlight Controller klicke bitte hier.


Wartung & Betrieb

Wichtige Betriebshinweise

Zum Betrieb der ORCAnano Dreheinheit wird entweder ein ORCA Controller oder ORCAlight Controller benötigt. Weitere Informationen findest du hier.

ACHTUNG! Nutze ausschließlich original reefhub ORCA Produkte. Die Verwendung von fremden Produkten kann zu Gefahr für Leib und Leben darstellen und ist unzulässig. Eine unbeaufsichtigte Nutzung ist nicht erlaubt.

Fehlerbehebung

Sollte es zu Problemen oder Fehlern mit deinem ORCAnano kommen, findest du hier Möglichkeiten diese zu beheben. Kleine Störungen an deinem Gerät können selbst behoben werden. Nutze die Informationen zur Fehlerbehebung, bevor du den Kundendienst kontaktierst. Wenn keine Fehlerbehebung möglich ist, wende dich bitte an den reefhub Kundensupport unter info@reefhub.de.

WARNUNG! - Verletzungsgefahr! Unsachgemäße Reparaturen sind gefährlich. Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführen. Wenn das Gerät defekt ist, den Kundendienst kontaktieren.

WARNUNG! - Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführen.

Fehler
Mögliche Ursache und Fehlerbehebung
Gerät funktioniert nicht
Überprüfe den ORCA Controller/ORCAlight Controller wie in der Fehlerbeschreibung in der Betriebsanleitung beschrieben.
ORCAnano dreht sich nicht
Kabelverbindung nicht funktional
  • Trenne den Controller vom Strom und trenne die Steuerleitung der ORCAnano Einheit vom Controller. Schließe diese erneut an und stelle die Stromversorgung wieder her.
Elektronikfehler
  • Trenne den Controller kurz vom Strom und starte die ORCAnano Dreheinheit erneut.
Der Verfahrweg verändert sich nach einer gewissen Zeit
Pumpenkabel hat nicht genug Freilauf
  • Prüfe, ob das Strömungspumpenkabel den Fahrtweg der Dreheinheit behindert. Befestige das Kabel so, dass du die Dreheinheit ohne Widerstand zu jedem Endanschlag mit der Hand drehen kannst.
Mechanische Blockierung
  • Prüfe, ob bspw. niedere Tiere die Strömungspumpe mit einer Aquarienscheibe verkeilen.
Die ORCAnano Dreheinheit bleibt während des Betriebs stehen
Elektronikfehler
  • Trenne den Controller kurz vom Strom und starte die ORCAnano Dreheinheit erneut.
  • Prüfe in der Cloud, ob es zu einer Temperatur-Schutz Notabschaltung gekommen ist.
In bestimmten Rotationswinkeln wird Wasser aus dem Aquarium gespritzt
ORCAnano Dreheinheit zu nah an einer Seitenscheibe
  • Prüfe, ob die Dreheinheit bei bestimmten Verfahrwegen den Strömungspumpenauslass zu nah an eine Scheibenseite dreht.
  • Prüfe in der Cloud, ob es zu einer Temperatur-Schutz Notabschaltung gekommen ist.
Pumpenwinkel zu weit nach oben gesetzt
  • Prüfe, ob der Pumpenwinkel zu steil eingestellt und zu weit in Richtung Wasseroberfläche gesetzt ist und korrigiere diesen.
Strömungspumpe nicht tief genug im Wasser
  • Prüfe, ob die Strömungspumpe mindestens 10 cm (Oberkante Pumpe) unter dem Wasserspiegel sitzt - ansonsten nutze ein längeres PVC Rohr.
Das PVC Rohr rutscht aus der Antriebswelle
Sicherungsschraube nicht fest genug
  • Prüfe, ob die Sicherungsschraube an der ORCAnano Dreheinheit festgezogen ist.
PVC Rohr nicht komplett in die Ausgangswelle geschoben
  • Prüfe, ob das PVC Rohr vollständig in die Ausgangswelle eingeschoben ist. Schraube danach die Sicherungsschraube handfest.
Die Pumpen Halterung rutscht vom PVC Rohr
Strömungspumpenhalter nicht komplett auf das PVC Rohr geschoben
  • Prüfe, ob das PVC Rohr bis zum Anschlag in den Strömungspumpenhalter eingeschoben ist.

Wartung

Die ORCAnano Dreheinheit ist weitestgehend wartungsfrei. Es ist empfehlenswert, die Kabelverbindungen und Verschraubungen gelegentlich auf Festigkeit zu überprüfen.

Reinigung

Entferne mindestens einmal monatlich (oder öfter, falls notwendig) Salzreste oder sonstige Verunreinigungen, die sich auf dem Gerät abgesetzt haben. Überprüfe das Gerät auf frei gängigen Lauf der Achse und entferne, wenn nötig Kalkrotalgen oder sonstige Verunreinigungen. Der ORCAnano darf nicht in der Spülmaschine gereinigt werden. Die Teile sind nicht spülmaschinenbeständig.

Eine regelmäßige Sichtkontrolle der Kabelbefestigungen sowie der Strömungspumpenbefestigung sorgt für eine fehlerfreie und sichere Funktion der Dreheinheit.


Weiteres

Gewährleistung

reefhub gewährt 1 Jahr Gewährleistung ab Rechnungsdatum. Diese erstreckt sich auf Werkstoffmängel und Fabrikationsmängel. Wir gewährleisten, dass die gelieferten Produkte den Spezifikationen entsprechen und die Produkte keine Material- bzw. Herstellungsmängel aufweisen. Eine Garantie auf Richtigkeit der Gebrauchsanleitung wird nicht übernommen. Für Schäden aller Art, welche durch fehlerhafte Bedienung oder durch eine nicht geeignete Umgebung für das Produkt oder dem Zubehör entstehen, wird nicht gehaftet. Ebenso wird keine Garantie für Schäden übernommen, welche aus falschem Anschluss oder hoher Feuchtigkeit resultieren. Die Haftung für unmittelbare Schäden, mittelbare Schäden, Folgeschäden und Drittschäden sind, soweit gesetzlich zulässig, ausgeschlossen. Es wird keine Gewährleistung dafür übernommen, dass unser Produkt den Ansprüchen des Erwerbers entspricht. Die Gewährleistung entfällt, wenn das gelieferte Originalprodukt beschädigt oder verändert wird.

Technische Daten

  • Höhe: 8,5 cm, Breite: 5,0 cm, Tiefe: 7,7 cm
  • Kabellänge: ca. 2,80 m
  • Input: 12 V DC, 0,6 A max.
  • Stromverbrauch var. (max.): 7,2 W

Entsorgung & Umweltschutz

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Erkundige dich in deiner Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechneten Entsorgung des Geräts.

Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leistest du einen wichtigen Beitrag zum Schutze unserer Umwelt.

Ersatzteile

In der Regel haben wir alle Ersatzteile ab Lager. Bitte wende dich hierzu einfach an unseren Support.

Kontakt

Solltest du weiterführende Fragen zu Betrieb, Installation, technischen Problemen oder generell zu Produkten der reefhub Familie haben, kannst du unseren Support kontaktieren.

reefhub c/o fynix GmbH
Fabrikstr. 1
90592 Schwarzenbruck
Germany
Tel: +49 (0) 9128 733 935 - 0
info@reefhub.de
www.reefhub.de
